Öl-Luft-Wärmetauscher zur Kühlung und Beheizung

Die neue Presse arbeitet mit Hydrauliköl, welches gekühlt werden muss. Eine klassische Kühlung über eine Kühlanlage wäre kritisch gewesen, aufgrund der weiten Entfernung zu den Kühlanlagen und der hohen Auslastung der Kühlanlagen, welche verringert statt gesteigert werden sollte. In einer Halle gibt es zudem das Problem, das diese als Kalthalle ohne Heizung geplant wurde, weshalb zusätzliche Beheizung notwendig war.

Im Winter muss die Kalthalle beheizt werden, dies fand zunächst über eine Öl-Heizkanone statt. Um die Probleme der Öl-Kühlung und Hallenbeheizung gleichzeitig zu beheben kam, in Zusammenarbeit mit dem Hersteller der Presse, die Idee auf einen Öl-Luft-Wärmetauscher zu nutzen. Mit diesem kann sowohl die Presse gekühlt als auch die Halle beheizt werden.

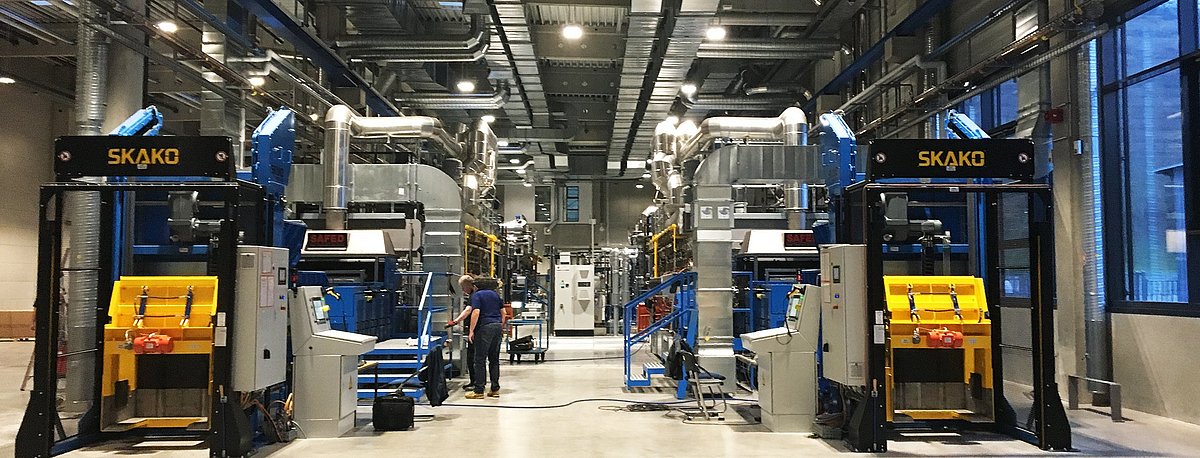

Bei den neuen Härtelinien kamen zur Wärmerückgewinnung und Energieeinsparung u. a. eine verstärkte Isolierung und Abgaswärmetauscher zum Einsatz. Die Abwärme aus den Abgasen und des Ölbads der Härtelinien wird dabei durch die Wärmerückgewinnung auf das Heizungsnetz übertragen und kann so dem Wärmenetz des Unternehmens wieder zugeführt werden. Dadurch kann sie ebenfalls für die Beheizung der Hallen genutzt werden.

Es gibt Probleme aufgrund zu hoher Herstellerangaben hinsichtlich des Energieverbrauchs: Das führt zu geringerem Verbrauch und damit weniger Energierückgewinnung und ggf. ineffizienten Wärmetauschern aufgrund nicht Bedarfsgerechter Auslegung des geringeren Energieverbrauchs.

Durch Anlagenbeobachtung und nachträgliche Optimierungen konnte die Energierückgewinnung ermöglicht werden.

Die Kühlanlagen werden nicht weiter belastet und es kann Energie eingespart werden durch die Nutzung der Abwärme der Maschine. Die Kalthalle wird beheizt und somit die Grundtemperatur leicht angehoben. Der Wärmetauscher wird auch bei dem Umzug in den neu geplanten Energie-positiven Standort Rauhbusch weiterverwendet, um auch hier den Heizbedarf zukünftig zu reduzieren.

Durch Wärmetauscher in Kälteanlage:

• Minimaleinsparung von 73.333 kWh Strom pro Jahr
• Einsparung bei Vollauslastung von 120.000 kWh Strom pro Jahr

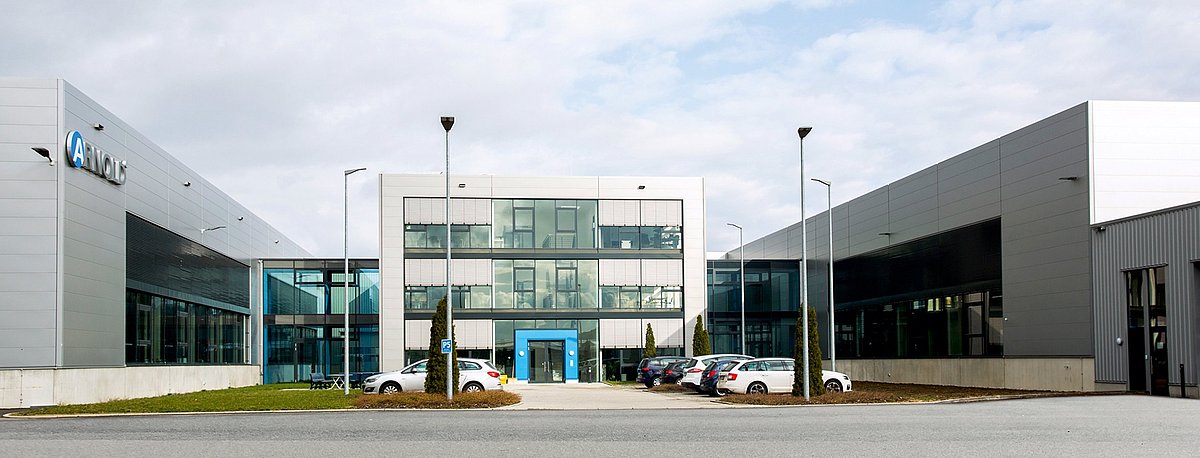

Über ein Kreislauf-Verbundsystem wird am Standort Dörzbach die Hallenzuluft mit Abwärme aus der Abluft der Härtelinien aufgeheizt, dabei wird die als Abwärme freigewordene Energie genutzt.

Durch Abwärme der Härtelinien:

Energierückgewinnung von 5.900.000 kWh pro Jahr
